FMU30-AAHEABGHF超声波液位计

  • 发布时间:2020-09-09 20:42
  • 超声波液位计FMU30 一体化的超声波液位计FMU30非接触式测量常用于液体、浆料和固料的测量,成本维护比较低;内置温度传感器,对因温度改变导致的声速变化进行补偿,现场包络线显
  • 在线咨询

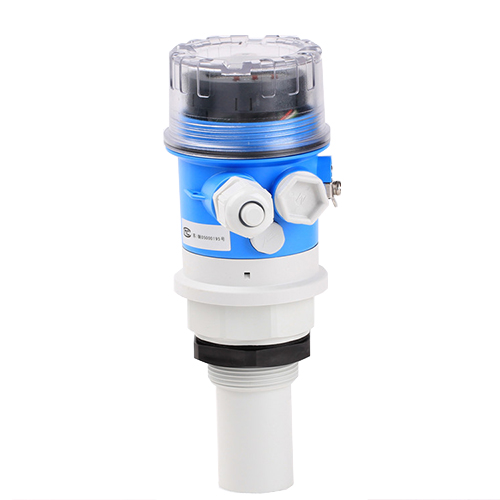

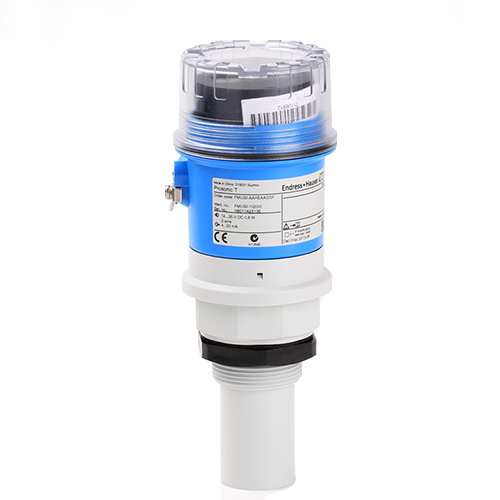

超声波液位计FMU30
一体化的超声波液位计FMU30非接触式测量常用于液体、浆料和固料的测量,成本维护比较低;内置温度传感器,对因温度改变导致的声速变化进行补偿,现场包络线显示,读取测量值。
[AA] 认证: 非防爆场合

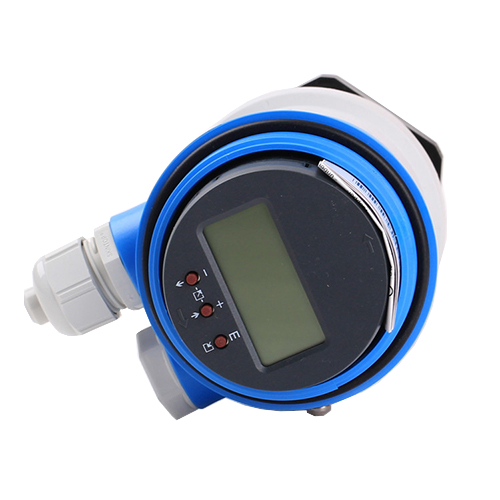

[H] 显示,操作: 现场包络线显示,按键
[E] 电气连接: 电缆密封套 M20, IP68
[AA] 传感器;量程;盲区: 1-1/2"; 5m 液体/2m 固体; 0.25m
[GGF] 过程连接: 螺纹 ISO228 G1-1/2, PP

超声波液位计FMU30的优势:
调试快捷简单
是FMU230、FMU231的理想升级替代品
防护等级好,性价比高
菜单引导功能,轻松实现现场操作
超声波液位计FMU30安装指导:
安装探头时,应保证高物位在盲区以下,探头端面应伸入罐内。(加安装管时例外)
注意安装角探头应与物面垂直避开加料扇区
不可在一个罐内同时安装两个ProsonicT
不能将探头安装于罐中心

超声波液计FMU30技术参数
连续量/液体


测量原理 超声波物位仪
特点/应用 一体式超声波变送器
电源/通信 两线制
测量精度 +/- 3 mm或设定量程的+/- 0.2 %
环境温度 -20 °C...+60 °C (-4 °F...+140 °F)
过程温度 -20 °C...+60 °C (-4 °F...+140 °F)
过程压力(绝压)/最大过压限定值 0.7 bar ... 3 bar abs (10 psi ... 44 psi)
主要接液部件 PP/EPDM
过程连接  G 1-1/2"
G 2"
盲区距离  1 1/2"传感器:0.25 m (0.8 ft)
2"传感器:0.35 m (1.15 ft)
最大测量距离  1-1/5"传感器:5 m (16 ft)
2"传感器:8 m (26 ft)
输出 4...20 mA
可选项  安装附件:
UNI法兰2"...4"
应用限制        强化学腐蚀:
FMU41/42 / FDU9x
泡沫/强扰动:
FMU42 / FDU91
快速加料/排料:
FMU90 + FDU9x
限位检测:
FMU90 + FDU9x

技术参数
连续量/固体


测量原理 超声波物位仪
特点/应用 一体式超声波变送器
电源/通信 两线制
测量精度 +/- 3 mm或设定量程的+/- 0.2 %
环境温度 -20 °C...+60 °C (-4 °F...+140 °F)
过程温度 -20 °C...+60 °C (-4 °F...+140 °F)
过程压力(绝压)/最大过压限定值 0.7 bar ... 3 bar abs (10 psi ... 44 psi)
主要接液部件 PP/EPDM
过程连接  G 1-1/2"
G 2"
盲区距离  1 1/2"传感器:0.25m
2"传感器:0.35m
最大测量距离  1-1/2"传感器:2 m (6.6 ft)
2"传感器:3.5 m (11 ft)
输出 4...20 mA
应用限制 注意测量范围图示
