南京仪信自动化供应正品福禄克Fluke电能质量分析仪F435-II现货包邮 Fluke 435 II 先进的电能质量功能、前所未有的电能分析性能，不管设备发作任何问题，有了435 II，您就可无忧无虑。
在线咨询

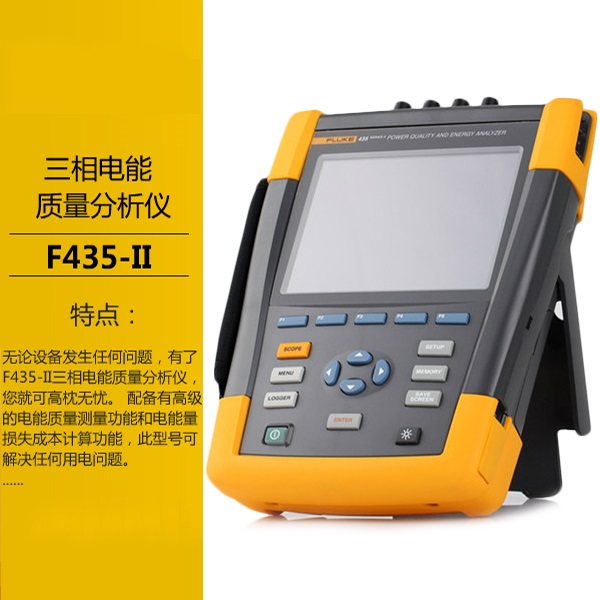

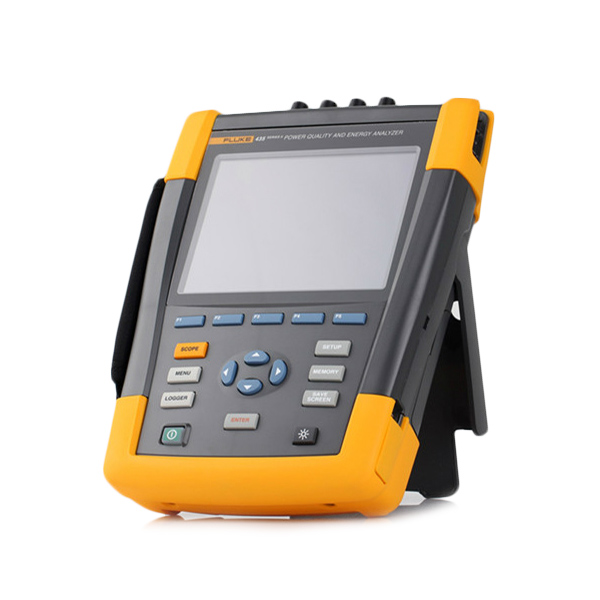

南京仪信自动化供应正品福禄克Fluke电能质量分析仪F435-II现货包邮
Fluke 435 II 先进的电能质量功能、前所未有的电能分析性能，不管设备发作任何问题，有了 435 II，您就可无忧无虑。配备有高档的电能质量丈量功用和电能量丢失本钱核算功用，此类型可解决任何用电问题。
福禄克Fluke电能质量分析仪F435-II特点
    功率逆变器功率：一同测量电力电子系统的交流输出功率和直流输入功率（运用可选的直流电流钳）。
    PowerWave 数据捕获：可捕获快速改动的 RMS 数据，闪现半周期和波形来描绘电气系统动态特性（发电机起动、UPS 切换等等。）
    电能丢掉计算器：通过对标准的有功和无功功率测量、不平衡和谐波功率进行量化，以断定电能丢掉形成的财务成本。
    实时故障扫除：运用光标和缩放东西分析趋势。
    职业高安全等级：在用户引进线处选用 600 V CAT IV/1000 V CAT III 等级。
    测量全部三相线和中性线：内置 4 个柔性电流探头，增强的细柔性规划以适宜紧密的方位。
    自动趋势研讨：每次测量都会自动记载，无需进行任何设置。
    系统监测器：根据 EN50160 电能质量标准，在一个屏幕上闪现 10 个电能质量参数。
    记载功用：可装备任何检验条件，可按用户界说的间隔记载最多 600 个参数。
    查看图表和生成陈述：内置分析软件。
    电池续航时间：锂离子电池组每次充电可工作 7 小时。
    无线数据下载：将数据无线下载到 PC，并运用 Fluke Connect® 应用程序捕获屏幕。
电参数波形数据捕获
对一些用户而言，负载切换是引起电能质量问题的原因之一。负载敞开时，大电流耗费有时会引起电压下降，使其他设备无法正常作业。Fluke 435 II 和 437 II系列类型的电参数波形功用运用户能够一同高速捕获电压、电流和频率信号，然后查找出现问题的原因。电参数波形超出标准电能质量测量规划；电参数波形的快速数据捕捉方式描绘了系统动态。
特守时间下电压和电流波形将继续捕获，并在屏幕上翔实出现；电力波形从该数据中得出。此外，还可存储和检索电压、电流和频率的半周波 RMS 值以进行分析。此功用关于备用发电系统和不间断电源系统的可靠性检验来说尤为重要。

逆变器功率
功率逆变器担任将直流电流转换成交流电流或将交流电流转换成直流电流。太阳能发电系统一般具有一个能从太阳能电池中吸收能量并将其改换为有用交流电能的逆变器。逆变器会随时间而老化，需守时查看。通过比较输入和输出功率，能够得出系统功率。430 系列 II 可通过一同测量系统的直流和交流功率，测定逆变器功率，然后断定在改换过程中丢掉了多少功率。

福禄克Fluke电能质量分析仪F435-II技术参数

产品技术指标
	模式	量程	分辨率	精度
伏特
Vrms（交流 + 直流）	435-II	1 V 至 1000 V 相电压	0.01 V	± 0.1% 额定电压****
Vpk		1 Vpk 至 1400 Vpk	1 V	5% 额定电压
电压峰值因数 (CF)		1.0 > 2.8	0.01	± 5 %
Vrms½	435-II		0.1 V	± 0.2% 额定电压
Vfund	435-II		0.1 V	± 0.1% 额定电压
电流（精度不包括电流钳精度）
Amps（交流 + 直流）	i430-Flex 1x	5 A 至 6000 A	1 A	± 0.5% ± 5 个计数点
	i430-Flex 10x	0.5 A 至 600 A	0.1 A	± 0.5% ± 5 个计数点
	1mV/A 1x	5 A 至 2000 A	1A	± 0.5% ± 5 个计数点
	1mV/A 10x	0.5 A 至 200 A（仅交流电）	0.1 A	± 0.5% ± 5 个计数点
Apk	i430-Flex	8400 Apk	1 Arms	± 5 %
Apk	1mV/A	5500 Apk	1 Arms	± 5 %
电流峰值因数 (CF)		1 至 10	0.01	± 5 %
Amps½	i430-Flex 1x	5 A 至 6000 A	1 A	± 1% ± 10 个计数点
	i430-Flex 10x	0.5 A 至 600 A	0.1 A	± 1% ± 10 个计数点
	1mV/A 1x	5 A 至 2000 A	1A	± 1% ± 10 个计数点
	1mV/A 10x	0.5 A 至 200 A（仅交流电）	0.1 A	± 1% ± 10 个计数点
Afund	i430-Flex 1x	5 A 至 6000 A	1 A	± 0.5% ± 5 个计数点
	i430-Flex 10x	0.5 A 至 600 A	0.1 A	± 0.5% ± 5 个计数点
	1mV/A 1x	5 A 至 2000 A	1A	± 0.5% ± 5 个计数点
	1mV/A 10x	0.5 A 至 200 A（仅交流电）	0.1 A	± 0.5% ± 5 个计数点
Hz
Hz	Fluke 435 @ 50 Hz 额定频率	42.500 Hz 至 57.500 Hz	0.001 Hz	± 0.01 Hz
Hz	Fluke 435 @ 60 Hz 额定频率	51.000 Hz 至 69.000 Hz	0.001 Hz	± 0.01 Hz
电源
瓦特（VA，var）	i430-Flex	最大 6000 MW	0.1 W 至 1 MW	± 1% ± 10 个计数点
瓦特（VA，var）	1 mV/A	最大 2000 MW	0.1 W 至 1 MW	± 1% ± 10 个计数点
功率因数 (Cos j/DPF)		0 至 1	0.001	± 0.1% @ 额定负载状态
能量
kWh（kVAh，kvarh）	i430-Flex 10x	取决于电流钳变比和额定电压		± 1% ± 10 个计数点
能量损失	i430-Flex 10x	取决于电流钳变比和额定电压		± 1% ± 10 位数不含线电阻精度
谐波
谐波次数 (n)		直流，1 至 50 次分组：谐波分组，根据 IEC 61000-4-7 而定
间谐波次数 (n)		关闭，1 至 50 次分组：谐波和间谐波子组，根据 IEC 61000-4-7 而定
电压	%f	0.0 % 至 100 %	0.1 %	± 0.1% ± n x 0.1 %
	%r	0.0 % 至 100 %	0.1 %	± 0.1% ± n x 0.4 %
	绝对	0.0 至 1000 V	0.1 V	± 5% *
	THD	0.0 % 至 100 %	0.1 %	± 2.5 %
电流 (A)	%f	0.0 % 至 100 %	0.1 %	± 0.1% ± n x 0.1%
	%r	0.0 % 至 100 %	0.1 %	± 0.1% ± n x 0.4 %
	绝对	0.0 至 600 A	0.1 A	± 5% ± 5 个计数点
	THD	0.0 % 至 100 %	0.1 %	± 2.5 %
功率	%f 或 %r	0.0 % 至 100 %	0.1 %	± n x 2%
	绝对	取决于电流钳变比和额定电压	—	± 5% ± n x 2 % ± 10 个计数点
	THD	0.0 % 至 100 %	0.1 %	± 5 %
相角		-360° 至 +0°	1°	± n x 1°
闪变
Plt、Pst、Pst(1min) Pinst		0.00 至 20.00	0.01	± 5 %
不平衡
电压	%	0.0 % 至 20.0 %	0.1 %	± 0.1 %
电流 (A)	%	0.0 % 至 20.0 %	0.1%	± 1 %
电源信号
阈值等级		在两个独立的频率下，阈值、限值和控制信号持续时间可编程	—	—
信号频率		60 Hz 至 3000 Hz	0.1 Hz
相对 V%		0 % 至 100 %	0.10 %	± 0.4 %
绝对 V3s（3 秒平均值）		0.0 V 至 1000 V	0.1 V	± 5 % 额定电压

通用技术指标
外壳	设计带防护套，结实，防震在倾斜支架中使用时，其防水防尘等级为 IP51（依据 IEC60529），抗撞击与耐振动性：30 g，抗振性：3 g 正弦曲线，随机 0.03 g 2 /Hz（依据 MIL-PRF-28800F 2 类）
显示屏	亮度：200 cd/m 2（典型值，使用电源适配器），90 cd/m 2（典型值，使用电池电源）尺寸：127 mm x 88 mm（对角线 153 mm/6.0） LCD 分辨率：320 x 240 像素对比度与亮度：用户可调，温度补偿
存储	标准 8GB SD 存储卡（兼容 SDHC，FAT32 格式），最大可选 32GB 屏幕保存和多个数据内存，可存储包括录像在内的数据（取决于内存容量）
实时时钟	对于趋势模式、瞬变显示和系统监测和事件捕获的时间和日期进行标示

环境
工作温度	0 °C ~ +40 °C；+40 °C ~ +50 °C 电池除外
存放温度	-20 °C ~ +60 °C
湿度	+10 °C ~ +30 °C： 95% RH（无冷凝） +30 °C ~ +40 °C：75% RH（无冷凝） +40 °C ~ +50 °C：45% RH（无冷凝）
最大工作海拔	CAT IV 600 V 和 CAT III 1000 V 最高为 2000 m (6666 ft) CAT III 600 V 和 CAT II 1000 V 最高为 3000 m (10,000 ft) 最大存储海拔为 12 km (40000 ft)
电磁兼容 (EMC)	辐射和抗干扰性符合EN 61326 (2005-12)
接口	mini-USB-B 型隔离 USB 端口，用于连接个人电脑 SD 连接卡插槽（可从仪器电池的后侧访问）
保修	主机三年保修（零件和人工），附件一年保修

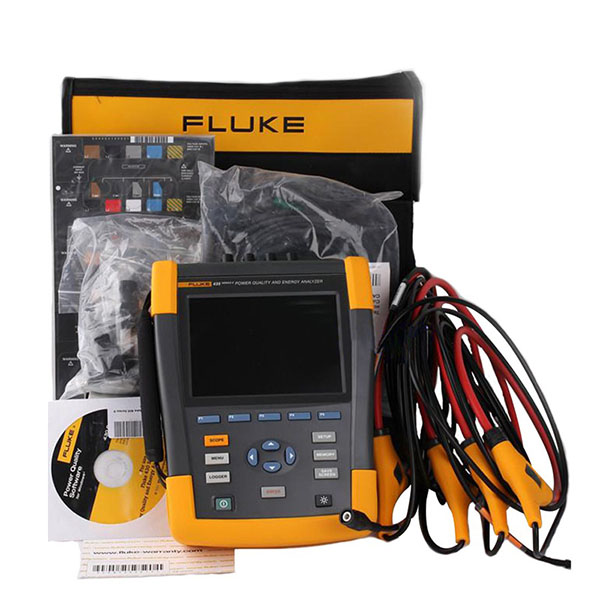

福禄克Fluke电能质量分析仪F435-II产品配件

型号名称

描述

Fluke 435 II

三相电能质量和能量分析仪
内含附件:
◾ BC430 电源适配器
◾ 国际插头适配器一套
◾ BP290（单节锂电池），28 Wh（不少于 7 小时）
◾ TLS430 测试导线和鳄鱼夹套件
◾ WC100 彩色编码夹和地区性标记贴纸
◾ i430flex-TF，24 in (61 cm) 长，4 个夹子
◾ 8 GB SD 卡
◾ PowerLog CD（包括 PDF 格式的操作员手册）
◾ USB 线缆 A-Bmini
