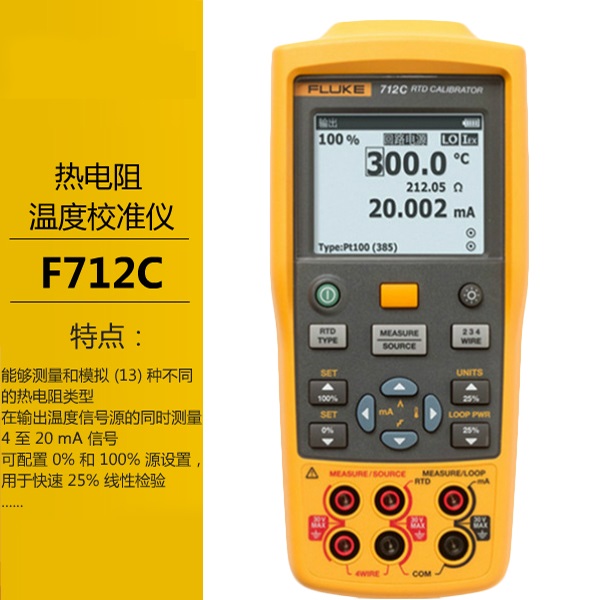

F712C热电阻校准仪
Fluke 712C 热电阻温度校准器使用方便,具有高准确性和单一功能,是非常适合温度校准专业人员的测试工具。
一、产品特点
1. 712C 能够测量和模拟 (13) 种不同的热电阻类型
2. 在输出温度信号源的同时测量 4 至 20 mA 信号
3. 每台设备均带有专门设计的挂具
4. 可配置 0% 和 100% 源设置,用于快速 25% 线性检验
5. 线性渐变和基于 0% 和 100% 设置的 25% 步进自动渐变
6. 双路输入和背光显示,便于判读测量结果
7. 自动记忆断电时的设置,便于通电时重新开始测试
8. 1 年期和 2 年期技术指标与可追踪校准报告
9. 24V 伏特的回路电源

二、技术参数

通用技术指标
任何端子和接地之间或任何两端子之间所施加的最高电压 30 V
工作温度 -10 °C 至 50 °C
存放温度 -30 °C 至 60 °C
工作海拔 2000 米
储存海拔 12000 米
相对湿度(无冷凝时的相对工作湿度) 无冷凝
90%(10 °C 至 30 °C)
75%(30 °C 至 40 °C)
45%(40 °C 至 50 °C)
(无冷凝)
振动要求 MIL-T-28800E,2 类
跌落试验要求 1 米
防护等级 IEC 60529: IP52
电磁环境 IEC 61326-1:便携式
安全性 IEC 61010-1,最大 30 V 接地,污染程度 2
电源 4 节 5 号 NEDA 15A IEC LR6 电池
尺寸(高 x 宽 x 长) 52.5 mm x 84 mm x 188.5 mm
重量 515 g

直流 mA 测量
分辨率 0 至 24 mA
量程 0.001 mA
准确性(读数百分比 + 计数) 0.010% + 2 μA
温度系数 ±(读数的 0.002 % + 量程的 0.002 %)/°C(<18 °C 或 >28 °C)
欧姆测量
电阻量程 准确性(读数百分比 + 计数)
0.00 Ω 至 400.00 Ω 0.015% + 0.05 Ω
400.0 Ω 至 4000.0 Ω 0.015% + 0.5 Ω
注:读数准确性基于 4 线输入。对于 3 线电阻测量,假定全部三根导线都已匹配,在规格上增加 0.05 Ω(0.00 Ω 至 400.00 Ω),0.2 Ω(400.0 Ω 至 4000.0 Ω)。
温度系数 ±(读数的 0.002 % + 量程的 0.002 %)/°C(<18 °C 或 >28 °C)

欧姆输出
电阻量程 1.0 Ω 至 400.0 Ω
1.00 Ω 至 400.00 Ω
400.0 Ω 至 1500.0 Ω
1500.0 Ω 至 4000.0 Ω
测量设备的励磁电流 0.1 mA 至 0.5 mA
0.5 mA 至 3 mA
0.05 mA 至 0.8 mA
0.05 mA 至 0.4 mA
准确性(读数百分比 + 计数) 0.015% + 0.1 Ω
0.015% + 0.05 Ω
0.015% + 0.5 Ω
0.015% + 0.5 Ω
分辨率 0.00 Ω 至 400.00 Ω 0.01 Ω
400.0 Ω 至 4000.0 Ω 0.1 Ω
温度系数 ±(读数的 0.002 % + 量程的 0.002 %)/°C ( <18 °C 或 >28 °C)
支持脉冲式变送器和脉冲时间只有 5 ms 的 PLC
回路电源
开路电压 24 V ±10%
负载电路电压 最小 18 V(电流为 20 mA 时)
温度系数 ±(读数的 0.002 % + 量程的 0.002 %)/°C ( <18 °C 或 >28 °C)
支持脉冲式变送器和脉冲时间只有 5 ms 的 PLC

RTD 输入和输出

RTD 类型 (α)

量程 (°C)
测量 (°C) 源 (°C)
1 年期 2 年期 输出电流 1 年期 2 年期
10Ω
Pt(385)
-200 至
100 °C
1.5 °C 3 °C 1 mA 1.5 °C 3 °C
100 至
800 °C
1.8 °C 3.6 °C 1 mA 1.8 °C 3.6 °C
50Ω
Pt(385)
-200 至
100 °C
0.4 °C 0.7 °C 1 mA 0.4 °C 0.7 °C
100 至
800 °C
0.5 °C 0.8 °C 1 mA 0.5 °C 0.8 °C
100 Ω
Pt(385)
-200 至
100 °C
0.2 °C 0.4 °C 1 mA 0.2 °C 0.4 °C
100 至
800 °C
0.015%
+0.18 °C
0.03%
+0.36 °C
0.015%
+0.18 °C
0.03%
+0.36 °C

200 Ω
Pt(385)
-200 至
100 °C
0.2 °C 0.4 °C 500 μA 0.2 °C 0.4 °C
100 至
630 °C
0.015%
+0.18 °C
0.03%
+0.36 °C
0.015%
+0.18 °C
0.03%
+0.36 °C

500 Ω
Pt(385)
-200 至
100 °C
0.3 °C 0.6 °C 250 μA 0.3 °C 0.6 °C
100 至
630 °C
0.015%
+0.28 °C
0.03%
+0.56 °C
0.015%
+0.28 °C
0.03%
+0.56 °C

1000 Ω
Pt(385)
-200 至
100 °C
0.2 °C 0.4 °C 250 μA 0.2 °C 0.4 °C
100 至
630 °C
0.015%
+0.18 °C
0.03%
+0.36 °C
0.015%
+0.18 °C
0.03%
+0.36 °C

100 Ω
Pt(3916)
-200 至
100 °C
0.2 °C 0.4 °C 1 mA 0.2 °C 0.4 °C
100 至
630 °C
0.015%
+0.18 °C
0.03%
+0.36 °C
0.015%
+0.18 °C
0.03%
+0.36 °C

100 Ω
Pt(3926)
-200 至
100 °C
0.2 °C 0.4 °C 1 mA 0.2 °C 0.4 °C
100 至
630 °C
0.015 %
+0.18 °C
0.03%
+0.36 °C
0.015%
+0.18 °C
0.03%
+0.36 °C

10 Ω
Pt(427)
-100 至
260 °C
1.5 °C 3 °C 1 mA 1.5 °C 3 °C
120 Ω
Ni(672)
-80 至
260 °C
0.15 °C 0.3 °C 1 mA 0.15 °C 0.3 °C
50 Ω
Pt(427)
-180 至
200 °C
0.4 °C 0.7 °C 1 mA 0.4 °C 0.7 °C
100 Ω
Pt(427)
-180 至
200 °C
0.2 °C 0.4 °C 1 mA 0.2 °C 0.4 °C
YSI400 15 至
50 °C
0.2 °C 0.4 °C 250 μA 0.2 °C 0.4 °C
1. 未包括传感器失准。
2. 精度:0.1 °C.
3. 读数准确度是基于 4 线输入。对于 3 线热电阻测量,假定三根热电阻导线全部匹配时,在技术参数中增加 1.0 °C(Pt10 和 Cu10),0.6 °C(Pt50 和
Cu50),0.4 °C(其他热电阻类型)。
4.输出模式下的输出准确性基于 0.5 mA 至 3 mA(1.00 Ω 至 400.00 Ω)、0.05 mA 至 0.8 mA(400.0 Ω 至 1500.0 Ω)、0.05 mA 至 0.4 mA(1500.0 Ω 至 4000.0 Ω)、
励磁电流(Pt1000 范围下为 0.25 mA)。
5.温度系数:±0.05 °C /°C 用于测量,± 0.05 °C /°C(<18 °C 或 >28 °C)用于源输出。
6.支持脉冲式变送器和脉冲时间只有 5 ms 的 PLC

三、产品配件
型号名称 描述
FLK-712C 包括:
◾  磁性挂具
◾  电池
◾  说明手册
◾  可追踪校准证书
◾  测试导线
