FLUKE钳形表F376

发布时间：2020-09-09 21:10
福禄克Fluke376远程显示直均方根交流/直流钳形表福禄克Fluke376远程显示直均方根交流/直流钳形表提供了更高性能，非常适合进行广泛的电流测量。
在线咨询

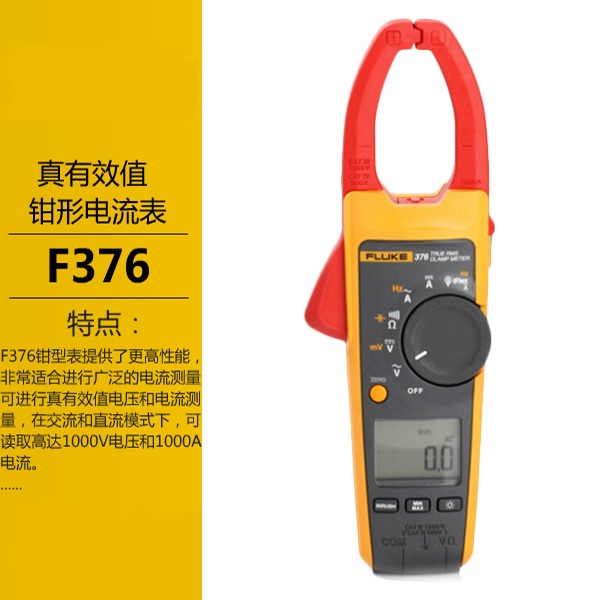

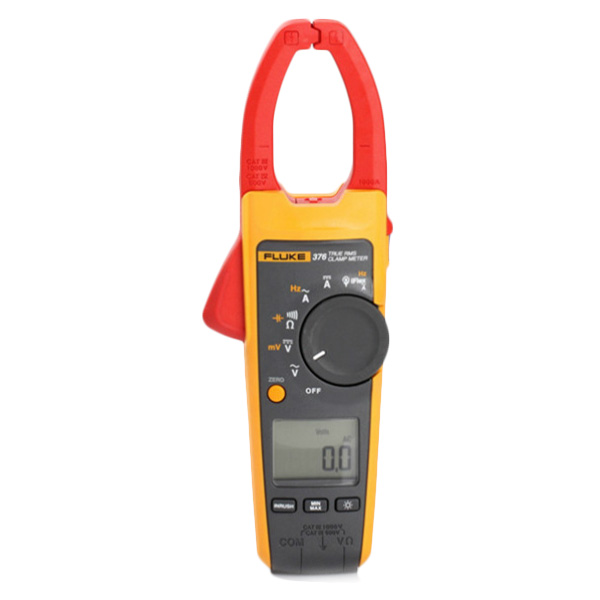

福禄克Fluke376远程显示直均方根交流/直流钳形表
福禄克Fluke376远程显示直均方根交流/直流钳形表提供了更高性能，非常适合进行广泛的电流测量。Fluke 376 可进行真有效值电压和电流测量，在交流和直流模式下，可读取高达 1000 V 电压和 1000 A 电流。
另外，Fluke 376 还包括新型 iFlex™ 柔性电流探头，将量程扩大到 2500 A ac，同时提高了显示灵活性，能够测量尺寸别扭的导体，便于接触导线。Fluke 376 是 Fluke 337 钳型表的直接替代产品。
符合以下安全标准
EN/IEC 61010-1:2001; 1000V CAT III, 600V CAT IV
福禄克Fluke376远程显示直均方根交流/直流钳形表特点
◾ iFlex 柔性电流探头将量程扩展到 2500 A ac
◾ CAT IV 600 V, CAT III 1000 V
◾ 真有效值交流电压和电流测量，可对非线性信号进行精确测量
◾ 最小值、最大值、平均值和突波电流记录，可自动捕获变化
◾ 集成有低通滤波器和新技术的信号处理功能，可在噪声较高的电气环境中使用，同时提供稳定读数
◾ 采用专有的突波电流测量技术，可过滤掉噪声，并捕获电路保护功能所观察到的电机起动电流
◾ 具有适合手握的人体工程学设计，可在佩戴人身防护用品的情况下使用
◾ 大号、背光照明显示屏易于读取，可自动设置正确量程，因此测量时无需改变开关位置
◾ 3 年保修
◾ 软质携带包

符合以下安全标准
EN/IEC 61010-1:2001; 1000V CAT III, 600V CAT IV

福禄克Fluke376远程显示直均方根交流/直流钳形表与交直流钳型表型号之间的差别

Fluke-365	Fluke-373	Fluke-374	Fluke-375	Fluke-376	Fluke-381
测量交流电流	200.0 A	600.0 A	600.0 A	600.0 A	999.9 A	999.9 A
通过 iFlex 测量交流电流			2500 A	2500 A	2500 A	2500 A
测量交流电压	600.0 V	600.0 V	600.0 V	600.0 V	1000.0 V	1000.0 V
测量连续性	≤ 30 Ω	≤ 30 Ω	≤ 30 Ω	≤ 30 Ω	≤ 30 Ω	≤ 30 Ω
测量直流电压	200.0 A		600.0 A	600.0 A	999.9 A	999.9 A
测量直流电压	600.0 V		600.0 V	600.0 V	1000.0 V	1000.0 V
测量电阻	6,000 Ω	6,000 Ω	6,000 Ω	60k Ω	60k Ω	60k Ω
测量频率				500 Hz	500 Hz	500 Hz
测量突波电流			100 mS	100 mS	100 mS	100 mS
在光线不佳的区域使用	背光照明	背光照明	背光照明	背光照明	背光照明	背光照明
测量非线性负载	真有效值	真有效值	真有效值	真有效值	真有效值	真有效值

福禄克Fluke376远程显示直均方根交流/直流钳形表技术参数

电气技术指标
交流电通过 Jaw
量程			999.9 A
分辨率			0.1 A
精度			2% ± 5 位 (10-100 Hz) 2.5% ± 5 位 (100-500 Hz)
波峰因数 (50/60 Hz)			500 A 时为 3（仅 375 和 376） 600A 时为 2.5 1000 Ａ时为 1.42（仅 376）增加 2%（C.F. > 2）
通过柔性电流钳的交流电流
量程			2500 A
分辨率			0.1 A (≤ 999.9 A) 1 A (≤ 2500 A)
精度			3% ±5 位 (5 – 500 Hz)
波峰因数 (50/60Hz)			1100 A 时为 3.0（仅 375 和 376） 1400 A 时为 2.5 2500 Ａ时为 1.42 增加 2%（C.F. > 2）
适宜距离		i2500-10 Flex	i2500-18 Flex	错误
	A	0.5 in (12.7 mm)	1.4 in (35.6 mm)	± 0.5%
	B	0.8 in (20.3 mm)	2.0 in (50.8 mm)	± 1.0%
	C	1.4 in (35.6 mm)	2.5 in (63.5 mm)	± 2.0%
测量不确定度假定中间的主要导线处于上佳位置、无外部电场或磁场且处于操作温度范围内。
直流电流
量程			999.9 A
分辨率			0.1 A
精度			2% ± 5 位
交流电压
量程			1000 V
分辨率			0.1 V (≤ 600.0 V) 1 V (≤ 1000 V)
精度			1.5% ± 5 位 (20 – 500 Hz)
直流电压
量程			1000 V
分辨率			0.1 V (≤ 600.0 V) 1 V (≤ 1000 V)
精度			1% ± 5 位
毫伏直流
量程			500.0 mV
分辨率			0.1 mV
精度			1% ± 5 位
频率 – 通过钳口
量程			5.0 - 500.0 Hz
分辨率			0.1 Hz
精度			0.5% ± 5 位
触发电平			5 – 10 Hz，≥10 A
			10 – 100 Hz，≥5 A
			100 – 500 Hz，≥10 A
频率（通过柔性电流钳）
量程			5.0 - 500.0 Hz
分辨率			0.1 Hz
精度			0.5% ± 5 位
触发电平			5 – 20 Hz，≥25 A
			20 – 100 Hz，≥20 A
			100 – 500 Hz，≥25 A
电阻
量程			60 kΩ
分辨率			0.1 Ω (≤ 600 Ω) 1 Ω (≤ 6000 Ω) 10 Ω (≤ 60 kΩ)
精度			1% ± 5 位
电容
量程			1000 μF
分辨率			0.1 μF (≤ 100 μF) 1 μF (≤ 1000 μF)
精度			1% ± 4 位
机械规格
尺寸（长 x 宽 x 高）			246 mm x 83 mm x 43 mm
重量			388 g
夹口开度			34 mm
柔性电流探头直径			7.5 mm
柔性电流探头电缆长度（到电线接头）			1.8 m
环境指标
工作温度			10°C – +50°C
存放温度			-40°C – +60°C
工作湿度			无冷凝 (< 10 –°C) ≤ 相对湿度 90%（10°C – 30°C 时） ≤ 相对湿度 75%（30°C – 40°C 时） ≤ 相对湿度 45%（40°C – 50°C 时）
工作海拔			3000 米
存放海拔			12000 米
电磁兼容性 (EMC)			EN 61326-1:2006
温度系数			大于 28°C，低于 18°C，每度加上 0.1× 规定精确度
安全规格
符合安全标准			CAN/CSA-C22.2 字号61010-1-04 ANSI/UL 61010-1:2004 ANSI/ISA-61010-1 (82.02.01):2004 EN/IEC 61010-1:2001 至 1000V 测量范围 (CAT) III 600V 测量范围 (CAT) IV 污染度 2 EN/IEC 61010-2-032:2002 EN/IEC 61010-031:2002+A1:2008
电池			2 AA，NEDA 15A，IEC LR6

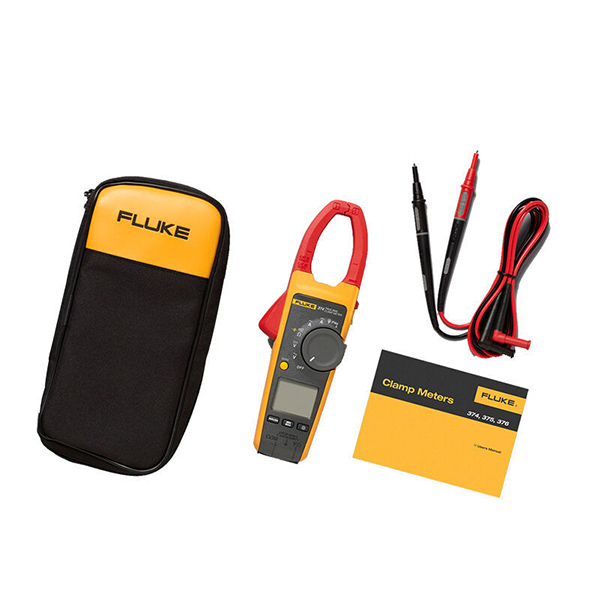

福禄克Fluke376远程显示直均方根交流/直流钳形表产品配件

型号名称	描述
Fluke 376	真有效值高压钳形电流表与iFlex™ 随附的附件: ◾ 18-inch iFlex™ 灵活的调查 ◾ 带涂层使用说明卡 ◾ 安全信息说明 ◾ 软质携带包 ◾ TL75 测试线 ◾ 2 节 AA 型碱性电池
