E+H 涡街流量计 73F1H-SE4AA1AFA6AH 30M

  • 发布时间:2017-11-15 14:21
  • E+H Prowirl73系列涡街流量计 德国E+H Prowirl73系列涡街流量计产品应用: 测量饱和蒸汽和液体的体积或质量流量。 仪表工根据IAPWS-IF97(ASME)国际标准的数据计算蒸汽质量。 如果压力是常
  • 在线咨询

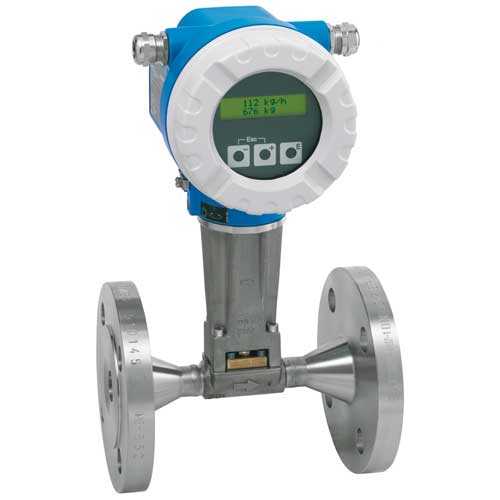

E+H Prowirl73系列涡街流量计

德国E+H Prowirl73系列涡街流量计产品应用:
  测量饱和蒸汽和液体的体积或质量流量。
  仪表工根据IAPWS-IF97(ASME)国际标准的数据计算蒸汽质量。
  如果压力是常数,仪表能够输出过热蒸汽的质量流量或是其他气体的质量和体积流量。
  由于仪表带有PROFIBUS-PA或基金会现场总线接口,所以把操作压力作为输入值读取。
  适用于化工、石化、电厂和供热系统以及其他工业领。
  德国E+HProwirl73系列涡街流量计产品性能:
  差动电容式传感器
  免疫性:
  -抗振动(在各个轴向超过1g)
  -抗温度冲击(>150K/s)
  -耐脏
  -抗水锤冲击
  过程温度范围-200...+400℃
  可以接入各种系统(HART,PROFIBUS-PA,FF基金会现场总线)
  电气隔离型脉冲输出(用于报警、限值等)
  电子模块和传感器具有永久自监测和自诊断功能
  口径自动修正

特征和规格

气体


测量原理 涡街
主要特点 气体、蒸汽及液体的可靠流量测量;涡街流量计,温度探头及流量计算机集成于一体。测量的气体质量流量或校正体积及外部压力可通过HART/PA/基金会现场总线读取其数字值。

直径 "DN15...300,1/2"...12"

测量误差 体积流量的±1.0%

量程 1'617...19'700m3/h

压力范围 PN16...40,CL 150...300,JIS10...20K

过程温度 -200...+400℃ (可达+450℃,申请中)

电子插件的防护 IP67 NEMA 4x

显示/操作 两行液晶显示,按键操作,快速设定

输出 4...20mA,脉冲,频率,状态,PFM

输入 通过PROFIBUS PA、HART或基金会现场总线输入压力

通信 HART、PROFIBUS PA、基金会现场总线

防爆认证 ATEX、FM、CSA、TIIS、NEPSI/IEC(申请中)

液体


测量原理 涡街
主要特点 气体、蒸汽及液体的可靠流量测量;涡街流量计,温度探头及流量计算机集成于一体。通过IAPWS-IF97/ASME计算水的质量流量,而通过线性化方程计算其他液体的质量流量。

直径 "DN15...300,1/2"...12"

测量误差 典型值:体积流量的±0.75% ± 质量流量的1%

量程 0.16...2'360m3/h

压力范围 PN16...40,CL 150...300,JIS10...20K

过程温度 -200...+400℃ (可达+450℃,申请中)

电子插件的防护 IP67 NEMA 4x

显示/操作 两行液晶显示,按键操作,快速设定

输出 4...20mA,脉冲,频率,状态,PFM

输入 通过PROFIBUS PA、HART或基金会现场总线输入压力

通信 HART、PROFIBUS PA、基金会现场总线

防爆认证 ATEX、FM、CSA、TIIS、NEPSI/IEC(申请中)

蒸汽


测量原理 涡街
主要特点 气体、蒸汽及液体的可靠流量测量;测量如饱和蒸汽的两线制质量流量计;涡街流量计,温度探头及流量计算机集成于一体。测量的过热蒸汽的质量流量及外部压力可通过HART/PA/基金会现场总线读取其数字值。

直径 "DN15...300,1/2"...12"

测量误差 体积流量的±1.0% ± 质量流量的1.7%...2.3% (饱和蒸汽)

量程 0.19...5'210m3/h

压力范围 PN16...40,CL 150...300,JIS10...20K

过程温度 -200...+400℃ (可达+450℃,申请中)

电子插件的防护 IP67 NEMA 4x

显示/操作 两行液晶显示,按键操作,快速设定

输出 4...20mA,脉冲,频率,状态,PFM

输入 对于过热蒸汽,通过PROFIBUS PA、HART或基金会现场总线输入压力,通过HART输入温度

通信 HART、PROFIBUS PA、基金会现场总线

防爆认证 ATEX、FM、CSA、TIIS、NEPSI/IEC(申请中)
