E+H音叉物位计FTL20-0125

发布时间：2018-01-27 23:44
E+H音叉物位计/音叉开关FTL20 E+H音叉物位计/音叉开关FTL20常用于食品行业储罐、搅拌器和管道中液体的限位测量，是一款限位开关，满足各国高卫生标准要求。FTL20不受介质电导率、堆积
在线咨询

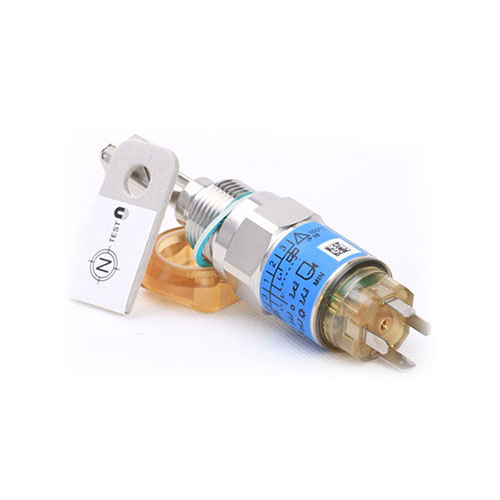

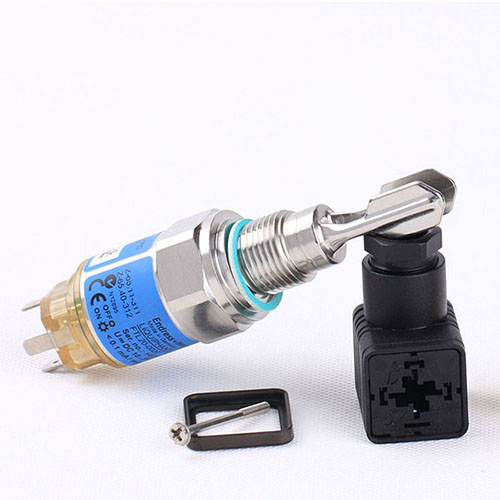

E+H音叉物位计/音叉开关FTL20
E+H音叉物位计/音叉开关FTL20常用于食品行业储罐、搅拌器和管道中液体的限位测量，是一款限位开关，满足各国高卫生标准要求。FTL20不受介质电导率、堆积、扰动、流动、气泡的影响，是浮球开关、电导式电容式、光学传感器的理想替代品。FTL20不适用于危险场合和介质温度高于150℃的场合。

一、音叉物位计/音叉开关FTL20的应用
FTL20是一种液体限位开关，适用于储罐、带搅拌器罐及管道。它可以作为浮控开关的替代品，应用于堆积、扰动、液体流动及气泡的场合。

二、音叉物位计/音叉开关FTL20的性能和优点
1、操作安全性、可靠性高，且适用范围广
2、外部的LED显示可进行现场控制
3、紧凑的结构可安装在难于安装的地方
4、坚固的不朽钢外壳（316L）
5、插头连接便于维护
6、介质温度可达150℃

三、音叉物位计 FTL20选型表
FTL20 - A B C D
A表示含义：认证；B表示含义：过程连接；C表示含义：开关输出；D表示含义：应用、电缆入口
A-认证:

0	非防爆场合, WHG, 泄漏检测
3	CSA General Purpose, CSA C US
9	特殊型,用户自定义

B-过程连接:

0	螺纹 ISO228 G1/2, 316L
1	螺纹 ISO228 G3/4, 316L, 安装 >焊座附件
6	螺纹 ISO228 G1, 316L
7	螺纹 ISO228 G1, 316L, 安装 >焊座附件
2	螺纹 ANSI NPT1/2, 316L
3	螺纹 ANSI NPT3/4, 316L
4	螺纹 DIN2999 R1/2, 316L
5	螺纹 DIN2999 R3/4, 316L
9	特殊型,用户自定义

C-开关输出:

1	2-接线 19-253VAC
2	3-接线 PNP 10-35VDC
3	ASI Bus
9	特殊型,用户自定义

D-应用、电缆入口

0	100℃; 插接头 ISO4400 Pg11, IP65/67
4	100℃; 插接头 ISO4400 NPT1/2, IP65
5	100℃; 插接头 M12, IP67
6	100℃; 插接头 QUICKON, IP65
B	150℃; 插接头 ISO4400 Pg11, IP65/67
C	150℃; 插接头 ISO4400 NPT1/2, IP65
D	150℃; 插接头 M12, IP67
E	150℃; 插接头 QUICKON, IP65
9	特殊型,用户自定义

四、音叉物位计/音叉开关FTL20的功能与系统设计

1、测量原理
a.压电晶体驱动下，FTL20的叉体以共振频率振动。
b.叉体被液体覆盖时，振动频率发生改变。FTL20的电子插件监控共振频率，判断叉体处于自由振动状态，还是己被液体覆盖。

2、测量系统
a.Liquiphant T FTL20 限位开关
b.可编程逻辑控制器(PLC)、微型接触器、电磁阀或AS接口总线

五、音叉物位计/音叉开关FTL20性能参数

测量原理	液体音叉
特点/应用	紧凑型仪表，不受介质特性的影响，工厂自动化
电源/通信	19 ... 253V AC，10 ... 35V DC-PNP，ASI总线
环境温度	-40...70℃；-25...70℃(ASi)
过程温度	-40...150℃
过程压力（绝压）/最大过压限定值	真空可达40 bar
介质的最小密度	0,7g/cm³，(0,4g/cm³ 可选)
主要接液部件	316L
过程连接	"G1/2A, G3/4A, G1A, NPT1/2", NPT3/4", R1/2", R3/4"
卫生型过程连接	焊接接头的齐平安装
传感器长度	64mm
通信	AC, DC-PNP, ASi
证书/认证	CSA，WHG，GL Marine，轨道认证
替代产品	Product phase out planned, Successor FTL31
