福禄克Fluke123/007工业万用示波器紧凑的福禄克Fluke123/007工业万用示波器是工业领域故障检测和安装应用的良好方案。
在线咨询

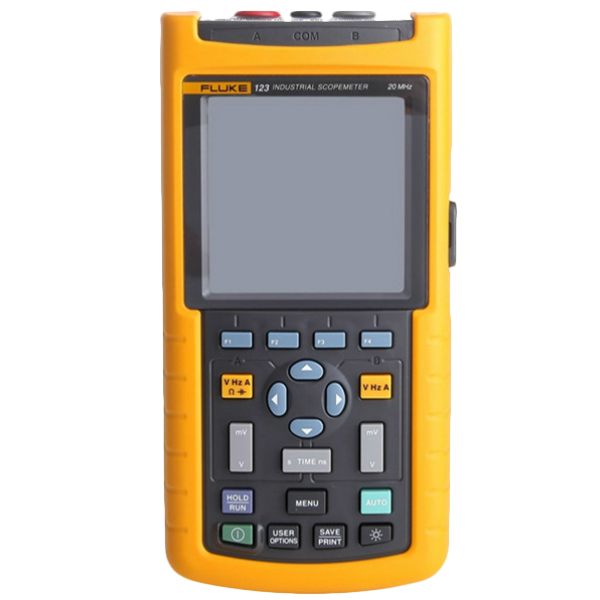

福禄克Fluke123/007工业万用示波器
紧凑的福禄克Fluke123/007工业万用示波器是工业领域故障检测和安装应用的良好方案，它是一款真正集成式的测试工具，集示波器、多用表、无纸记录仪于一身，经济、简便易用。利用Fluke 123/007工业万用示波表，可以快速地诊断机器、设备、控制和电力系统的故障。
福禄克Fluke123/007工业万用示波器产品特点
ScopeMeter® 120 Series :象1-2-3一样简单
    双输入 40 MHz 或 20 MHz 数字示波器
    两个 5,000 计数的真有效值数字多用表
    自动测量
    双输入 TrendPlot™ 记录仪
    即触即测 (Connect-and-View™) 触发功能免去了手工操作的麻烦
    屏蔽测试线可用于示波器、电阻和通断测量
    采用光隔离接口进行 PC 连接
    坚固耐用的小型便携包

福禄克Fluke123/007工业万用示波器技术参数

技术指标

示波器带宽

Fluke 125:	40 MHz
Fluke 124:	40 MHz
Fluke 123:	20 MHz

双输入真有效值多用表

	直流电压、交流电压、直流电压＋交流电压、欧姆、通断、二极管测试
	电流、 °C、°F、电容、dBV、dBM、波峰因数、保持和归零

趋势绘图记录

Fluke 125/124:

∆T、1/∆T、V、∆V、上升和下降时间

光标

	自动垂直比例和时间比例
	显示实际值、最小、最大和平均值读数

实时采样率

25 MS/s

等效采样率

最多 2.5 GS/s (125, 124) 或 1.25 GS/s (123)。

输入和数字转换器

时基范围

Fluke 125/124:	20 ns - 1 min/div
Fluke 123:	10 ns - 1 min/div

输入灵敏度

5 mV - 500 V/div

触发类型

即触即测（Connect-and-View™）、正常、单次、沿触、视频触发、外部触发

毛刺捕获

40 ns

示波测量

自动测量: 26（所有仪表）另外，Fluke 125 还可测量单相和平衡式三相（三角形）电源系统的功率 (W)、VA、VAR 和功率系数 (PF)。

谐波模式

Fluke 125 可以分析电源信号的谐波内容。参见下文了解详情。

最大记录长度

512 点最小/最大值每通道

存储

Fluke 125/124:	20 个屏幕和设置
Fluke 123:	10 个屏幕和设置

额外的电源测量功能（仅限 Fluke 125）

测量类型:

•	瓦特，
•	VA，
•	VAR，
•	功率系数 (PF)

电源配置:

单相或平衡式三相（三角形配置）主电源

电压测量

通道 A；使用 STL120、电压探针或直接输入

最高安全工作电压

通道 B；使用 i400s（随附）或其它兼容电流钳表

电流钳表或分流灵敏度:

0.1 / 1 / 10 / 100 / 1000 mV/A, 10 mV/mA 和 400 mV/A。

谐波模式（仅限 Fluke 125）
	将波形信息转换成谐波显示（使用 FFT 处理），其中显示第 1 个（最多至第 33 个）谐波的相对振幅
分析波形:	自动生成电压波形（通道 A）、电流波形（通道 B）或功率（通道 A x 通道 B）。
谐波频率范围:	DC 可达第 33 个谐波（基本型最高 60 Hz）； DC 可达第 24 个谐波（基本型最高 400 Hz）。
显示	图形显示第 1 个（最多至第 33 个）谐波和 DC；相对于基本型的振幅以 % 为单位进行显示
测量:	各个谐波的相对振幅； THD，单位: %r 或 %f。

环境参数:
工作温度	0 ºC 至 50 ºC
储存温度	-20 °C 至 +60 °C
运行海拔高度	3,000 m

安全技术参数
电气安全	600V CAT III (EN61010-1)

机械和一般参数
尺寸	232 x 115 x 50 mm
重量	1.2 kg
保修期	3 年部件和人力(附件为一年)
电池寿命	7小时，镍氢电池
RS-232/USB 接口	通过可选的PM9080/OC4USB打印机或PC接口光隔离

在当今日益复杂的系统中，单一的仪表测量根本无法提供足够的细节来确定问题的根源。导致机器停止的信号异常、丢失和干扰问题最好通过示波器显示出来。福禄克Fluke123/007工业万用示波器能够满足当今一边进行测量、一边观看波形的需求。独特的即触即测 (Connect-and-View™) 触发功能可以自动显示几乎所有信号的稳定波形。
