FLUKE精密回路校准仪F709H

发布时间：2020-09-09 20:07
F709H精密回路校准仪(带HART通讯/诊断功能) Fluke 709H mA 回路校准仪既能节省测量时间又能生成高质量结果。709H 带有HART 通讯功能，并支持所选的一组HART 通用指令及普通应用指令。
在线咨询

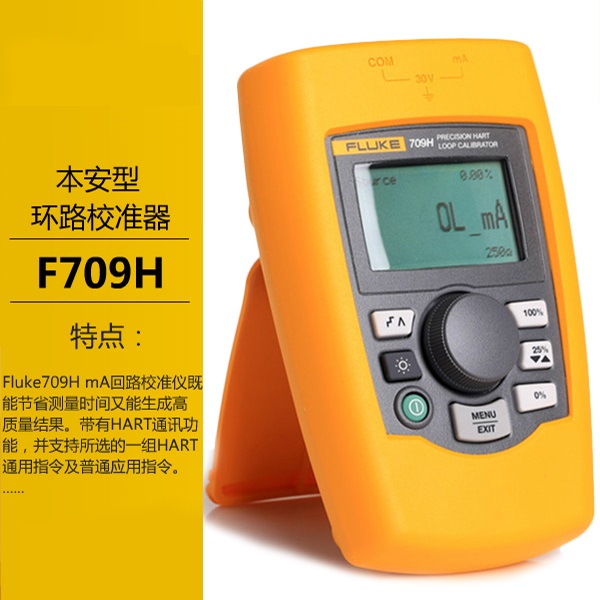

F709H精密回路校准仪(带HART通讯/诊断功能)
Fluke 709H mA 回路校准仪既能节省测量时间又能生成高质量结果。709H 带有 HART 通讯功能，并支持所选的一组 HART 通用指令及普通应用指令。这是 709H 与众不同之处，它既是一款经济、紧凑的回路校准仪，又是强大的 HART 通讯工具。
一、产品特点
Fluke 709H 校准仪设计有一个用户友好型界面和一个 Quick-Set 旋转编码器旋钮。该工具减少了电压、电流的测量或输出时间及回路的加电时间。保护性皮套特别适合技术人员手握，大型背光显示屏易于阅读，甚至能在黑暗、狭促的工作区域读屏。 709H 校准仪的特点：

    业内上佳的 0.01% 读数精度
    设计小巧耐用，依靠 6 节标准的 AAA 电池供电
    直观的用户界面，Quick-Set 旋钮可快速设置，易于使用
    内置 HART 通讯用 250 Ω 可选电阻器
    24 V 直流回路电源，带有 mA 测量模式 (-25% ～ 125%)
    电流量程分辨率为 1 µA，电压量程分辨率为 1 mV
    所有测量均采用简单的双线连接
    自动关机以延长电池寿命（关机时间最长可调至 30 分钟）
    可变步进和斜坡时间（秒）
    可调跨度选择（0 ～ 20 mA 或 4 ～ 20 mA）
    电子管测试（利用 % 键模拟所定义的 mA 值）

HART 特定性能包括：

    快速传输校准数据。 709H/Track 软件/电缆能以 (.csv) 或 (.txt) 格式记录您设备上所有 HART 变送器的参数。
    可将数据记录在一个特定变送器上，便于排除故障。数据记录工具具有 1 ～ 60 秒可选采集间隔，可记录 9800 条记录或 99 个单独会话。每个数据样本都含有 709H 测量值、全部四个过程变量及标准的状态条件。

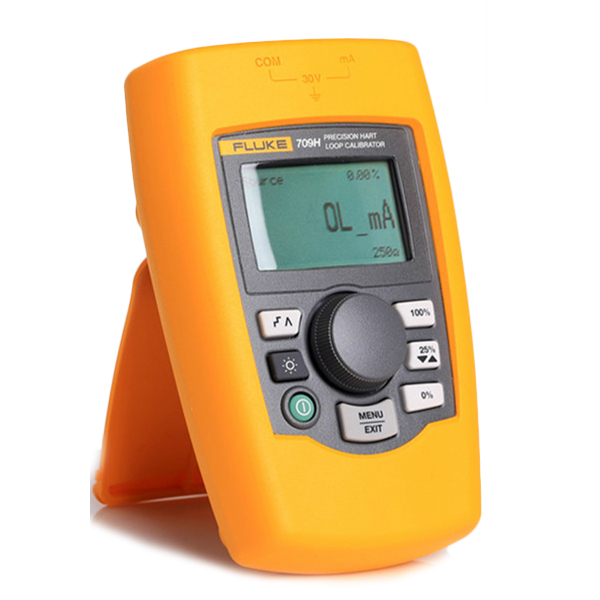

    Fluke 709H Precision HART Loop Calibrator with built-in 250 ohm resistor

在通讯模式中，用户能够读取基本的装置信息，执行诊断测试并微调大多数 HART 变送器的校准。在过去，该操作只能借助一个专用通讯器、一个高端多功能校准仪或一个配有 HART 调制解调器的笔记本电脑来完成。Fluke 709H 能让几乎任何的技术人员维修和支持 HART 装置。

二、技术参数

详细的技术指标
功能	mA 输出、mA 模拟、mA 读数、mA 读数/回路电源及电压读数。
量程	电流 (0 ～ 24mA) 和电压 (0 ～ 30VDC)
分辨率	电流量程分辨率为 1 µA，电压量程分辨率为 1 mV
精度	所有量程均为 0.01% +/- 2 个计数 (@23° +/- 5°C)
工作温度范围	-10 °C 至 55 °C（14 °F 至 131°F）
湿度范围	10 至 95%，非冷凝
稳定度	20 ppm × F.S./°C (-10°C ～ 18°C 和 28°C ～ 55°C）
显示屏	128 x 64 像素，带背光的 LCD 图形显示器，34" 高数字显示
电源	6 节 AAA 碱性电池
电池寿命	通常为 40 小时
回路合规电压	24VDC @ 20mA
过电压保护	240 VAC
过载电流保护	28 mA DC
电磁兼容性 (EMC)	EN61326 附录 A（便携式仪器）
尺寸（长 x 宽 x 高）	15 cm x 9 cm x 3 cm (6 x 3.6 x 1.3)
重量	0.3 kg（9.5 盎司）
包括附件	NIST 可追溯校准证书，带有数据、电池、测试引线及手册
保修期	三年

三、产品配件

型号名称	描述
Fluke 709H	带有 HART 通讯/诊断功能的 Fluke 709H 精密回路校准仪包含： ◾ 一套 754-8016 鳄鱼夹 ◾ 一套 75X-8014 可堆叠引线 ◾ TP220-4201 测试探头 ◾ 多个 AC280-5001 SureGrip 钩夹 ◾ 软质包 ◾ 六节 AAA 型电池（已装入） ◾ 产品手册 CD-ROM ◾ 快速参考指南 ◾ 安全须知

HART 通讯

Fluke 709H 内置有一个通讯用 HART 调制解调器，用以执行下列指令：

    读取消息
    读取标签、描述符、校准日期
    读取传感器 PV 信息
    读取 PV 输出信息
    读取长标签
    写入 PV 范围（上限和下限）
    进入/退出固定电流模式
    设定零点/偏移
    微调 DAC 零点
    微调 DAC 增益

Fluke 709H 还能存储多达 20 个 HART 装置的配置文件，以便通过 709H/Track 软件进行上传。配置信息可以存储为 .csv 或 .txt 文件。从而能让终端用户为 HART 装置记录整个设备，无需花费数千美元购买设备资产管理软件。
