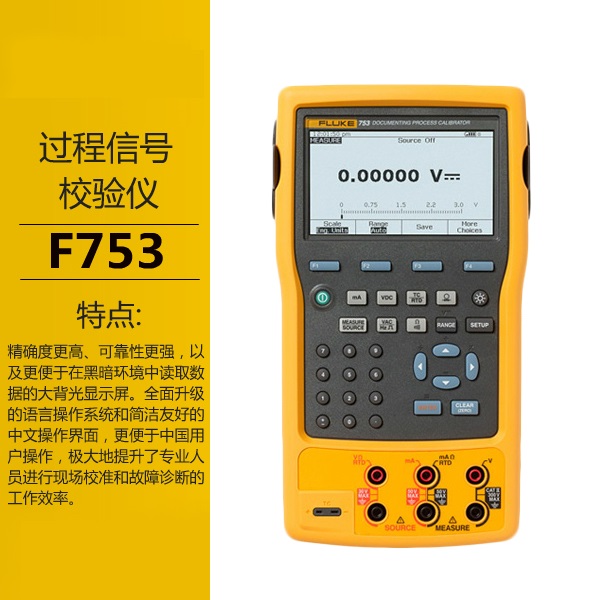

FLUKE过程信号校验仪F753

发布时间：2020-09-09 21:23
F753EL多功能校准仪|过程信号校验仪一、F753EL多功能校准仪产品概述使用福禄克7533L多功能校准器，准确完成工作！
在线咨询

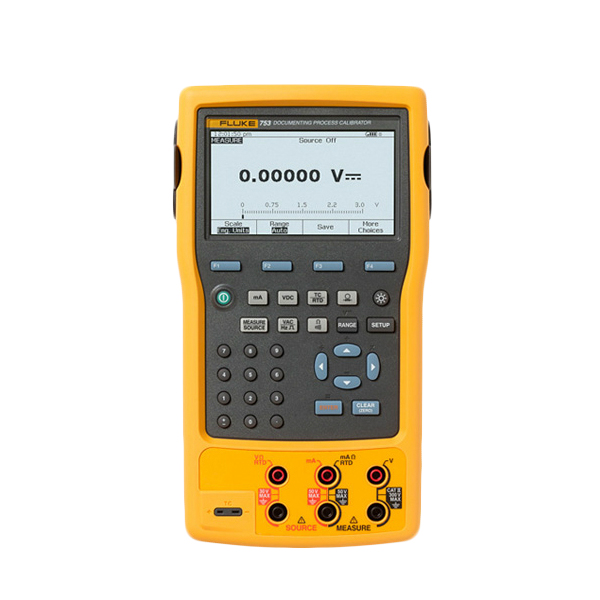

F753EL多功能校准仪|过程信号校验仪
一、F753EL多功能校准仪产品概述使用福禄克7533L多功能校准器，准确完成工作！Fluke 753EL 多功能校准仪中的功能可以满足您的全部所需，743B 和其他电流信号发生器系列产品也将会不断推陈出新！

Fluke 753EL 多功能校准仪可以当做多个工具使用 - 利用该工具强大的手持设备，可以输出、模拟和测量压力、温度和电信号。改进的全新图形屏幕、使用寿命更长的锂离子电池、USB 端口以及软件包中新增的附件定会博取您的厚爱。

全面升级的语言操作系统和简洁友好的中文操作界面，更便于中国用户操作，极大地提升了专业人员进行现场校准和故障诊断的工作效率。对于记录功能，Fluke 753EL 电流信号发生器可自动执行校准程序并捕获数据。当然，它还符合 ISO 9000、FDA、EPA 和OSHA 法规等多项严格标准。Fluke 753EL 记录过程校准器：更智能。更快捷。
二、F753EL过程信号校验仪产品特点1、更智能。更快捷。新环境拍照苛刻环境下更易使用。
753EL 过程信号校验仪是一款强大的多功能记录过程校准器，使用该校准器，您可以下载用软件创建的程序、列表和说明，或者上传数据进行打印、归档和分析。753EL 电流信号发生器还特别内置了功能强大的 HART® 接口，您现在通过单独的通信器执行的所有日常任务几乎都可以使用该接口来完成。

-全面升级的语言操作系统和简洁友好的中文操作界面，更便于中国用户操作，极大地提升了专业人员进行现场校准和故障诊断的工作效率。
-测量电压、mA、RTD、热电偶、频率和电阻，可测试传感器、变送器及其他仪器
-输出/模拟电压、mA、热电偶、RTD、频率、电阻及压力，可校准变送器
-测试期间利用环路电源为变送器供电，同时测量 mA
-利用 29 种 Fluke 压力模块之一测量/输出压力
-创建和运行自动化 as-found/as-left 程序，满足质量体系或规范记录和存档结果
-下载的程序和校准结果保存长达一整周。
-功能丰富，如自动步进、自定义单位、测试期间用户输入值、单点和两点开关测试、平方根DP流量测试、可编程测量延迟，等
-使用简单
-3 年质保
-明亮的白光双显示屏。同时读取输出参数和测量参数。
-多语言界面
-镍氢充电电池，连续使用 10 小时。内置气压计。
-处理快速脉冲式 RTD 变送器和 PLC，脉冲时间最短为 1 ms。
-随附 DPC/Track 试用软件。
-兼容许多资产管理软件包。

2、压力模块
Fluke753EL多功能校准仪几乎涵盖所有压力应用，包括表压、压差、双压力 (复合压力)、绝对压力和真空压力。
-在校准器设置中有 10 种不同的压力单位，用您指定的其中一种显示压力读数。
-坚固的聚氨脂压铸外壳保护模块，可承受恶劣的环境和条件。
-采用内部温度补偿，范围从 0º C 至 50º C，准确度更高。
-包括 NIST 可溯源校准证书。模块可以本地校准，有助于控制成本。

一组 29 个可选压力模块提供压力校准和测量功能。可提供 28 个模块，基本准确度技术指标达 0.05%。量程从 0 — 1 英寸水 (0 — 0.25kPa) 开始，直至 0 — 10,000 psi (0 — 70,000 kPa)。关于压力模块的其他信息，请参见压力模块首页。

3、自动化程序：可以为线性变送器、DP 流量变送器及单点和两点限值开关，快速设置功能强大的自动化校准程序。只需选择相应的测量和/或输出功能及填写程序模板。750EL 系列包办其余一切。它快速执行测试、计算误差和显示最终结果，突出显示超出容差的点位。.

4、自定义单位：可将一个单位映射至另一个单位，比如 mV 映射至 ºC 或 ºF。允许使用带 Fluke 80T-IR 温度探头等毫伏输出附件的 Fluke 750EL 系列，还允许使用百万分之几或每分钟转速等非支持的单位存档测试。

5、用户输入的值：技术人员能够记录由仪表或读出专用设备等其他设备输出和/或测量的校准结果。

6、限值开关校准：程序能够快速地自动校准电压、电流、温度和压力的单点和两点限值开关。

7、差压流量仪器校准：程序使用平方根功能直接校准 DP 流量仪器。

8、多功能：校准温度、压力、电压、电流、电阻和频率。校准器即能测量又可输出，只需使用一台坚固耐用的工具，即可排障和校准。

9、功能强大，又简单易用：简单易学的菜单驱动型显示屏引导您完成任何任务。几分钟之内即可开始，而非数日。利用可编程的校准程序，能够创建和运行自动化的 as-found/as-left 程序，以确保校准快速、一致。

10、记录和存档结果：为支持 ISO-9000 或规范标准，Fluke 753EL 能够捕获校准结果，现场无需携带纸和笔。通过 RS-232 接口，可以将结果传输至 PC，这样省去了在办公室手动抄写。

11、真正的手持操作：非常小巧，方便放入工具袋以及在狭窄空间使用。可充电锂电池组，足以支持全天工作。

12、坚固、可靠：依靠福禄克的坚固设计，在严酷环境下实现高准确度和可靠性。聚氨酯外膜成型外壳，可承受工业环境下的粗犷使用。

13、明亮的白光显示屏：在任何照明条件下均可读取结果。三种背光照明设置。

14、软键：可一键式操作任务列表、自动化程序、缩放、最小/最大值、步进和斜线上升及查看内存等增强型功能。

15、三种工作模式：测量、输出或同时测量/输出，技术人员只需一件工具即可诊断、校准或维护仪器。

16、多语言界面：显示说明的语言包括：英语、法语、德语、西班牙语和意大利语。

17、内置代数计算器：利用四个函数外加平方根，存储、调用和执行设置仪器或现场评估数据所需要的计算。可用于将输出功能设置为计算值。无需携带笔和纸，更无需另外携带计算器。

18、可编程测量延迟：内部自动化程序允许校准仪器缓慢响应。

三、F753EL过程校验仪技术参数一览

电流信号发生器测量精确度
直流电压			1 年		2 年
	100.000 mV		0.02%+0.005 mV		0.03%+0.005 mV
	3.00000 V		0.02%+0.00005 V		0.03%+0.00005 V
	30.0000 V		0.02%+0.0005 V		0.03%+0.0005 V
	300.00 V		0.05%+0.05 V		0.07%+0.05 V
直流电压	系列 40 至 500 Hz	号决议		1 年		2年
	3.000 V	0.001 V		0.5%+0.002 V		1.0%+0.004 V
	30.00 V	0.01 V		0.5%+0.02 V		1.0%+0.04 V
	300.0 V	0.1 V		0.5%+0.2 V		1.0%+0.2 V
直流电压			1 年		2 年
	30.000 mA		0.01% + 5 uA		0.015%+7 uA
	110.00 mA		0.01% + 20 uA		0.015%+30 uA
电阻			1 年		2 年
	10.000 Ω		0.05% + 50 mΩ		0.07%+70 mΩ
	100.00 Ω		0.05% + 50 mΩ		0.07%+70 mΩ
	1.0000 kΩ		0.05% + 500 mΩ		0.07%+0.5 Ω
	10.000 kΩ		0.1% + 10 Ω		0.15%+15 Ω
频率			号决议		精度 (2 年)
	1.00 至 110.00 Hz		0.01 Hz		0.05 Hz
	110.1 至 1100.0 Hz		0.1 Hz		0.5 Hz
	1.101 至 11.000 kHz		0.001kHz		0.005 kHz
	11.01 至 50.00 kHz		0.01 kHz		0.05 kHz

电流信号发生器输出精确度
直流电压		1 年		2 年
	100.000 mV	0.01%+0.005 mV		0.015%+0.005 mV
	1.00000 V	0.01%+0.00005 V		0.015%+0.0005 V
	15.0000 V	0.01%+0.0005 V		0.015%+0.0005 V
直流电流		1 年		2年
	22.000 mA (源)	0.01%+ 0.003 mA		0.02%+ 0.003 mA
	当前接收器 (模拟)	0.02% + 0.007 mA		0.04% + 0.007 mA
电阻		1 年		2 年
	10.000 Ω	0.01% + 10 mΩ		0.015% + 15 mΩ
	100.00 Ω	0.01% + 20 mΩ		0.015% + 30 mΩ
	1.0000 kΩ	0.02% + 0.2 Ω		0.03% + 0.3 Ω
	10.000 kΩ	0.02% + 3 Ω		0.03% + 5 Ω
频率			2 年
	0.1 至 10.99 Hz		0.01 Hz
	0.01 至 10.99 Hz		0.01 Hz
	11.00 至 109.99 Hz		0.1 Hz
	110.0 至 1099.9 Hz		0.1 Hz
	1.100 至 21.999 kHz		0.002 kHz
	22.000 至 50.000 kHz		0.005 kHz

技术数据
数据记录功能	测量功能:	电压、电流、电阻、频率、温度、压力
	读数速率:	1, 2, 5, 10, 20, 30, 或 60 次/分钟
	最大记录长度:	8000 个读数（对于 30 或 60 次/分钟，为 7980 个）
斜坡功能	输出功能:	电压、电流、电阻、频率、温度
	速率:	4 步/秒
	跳闸检测:	连续性或电压（输出电流时，无法进行连续性检测）
回路电源功能	电压:	可选, 26 V
	精确度:	10%, 18 V 时最小值为 18 V
	最大电流:	25 mA, 短路保护
	最大输入电压:	直流 50 V
步进功能	输出功能	电压、电流、电阻、频率、温度
	手动步进	可选步进，使用箭头按钮进行更改
	自动步进	函数、起动延时、步进值、步进时间、循环等可完全编程

环境规格
电流信号发生器工作温度	-10 °C 至 +50 °C
储存温度	-20 °C 至 +60 °C
防尘/防水	符合 IP52, IEC 529
工作海拔	平均海平面之上 3000 米（9842 英尺）

安全规格
机构认证	CAN/CSA C22.2 No 1010.1-92, ASNI/ISA S82.01-1994, UL3111, 和 EN610-1:1993

机械和通用规格

电流信号发生器大小

136 x 245 x 63 mm (5.4“ x 9.6 x 2.5)

电流信号发生器重量

1.2 kg (2.7 lb)

电池

内部锂离子电池组:7.2V, 4400mAh, 30 Wh

电池寿命

通常大于 8 小时

更换电池

通过按触式开关打开，无需打开校准器，也无需使用其他工具

侧端口连接

压力模块连接器；将接口与 PC 相连的 USB 连接器；可选电池充电器/消除器的连接

数据存储容量

1 周的校准程序结果

90 天规格

750EL 系列的标准规格间隔是 1 年和 2 年。

90 天典型测量和输出精确度可以通过以下方式估算

将一年“读数百分比或“输出百分比规格除以 2。

最低规格表示为“满量程百分比或者连续“计数或“欧姆值。

温度、电阻温度探测器
电流信号发生器度数或读数百分比
类型 (α)	范围 °C	测量 °C 2		源电流	输出 °C		容许电流 3
		1 年	2 年		1 年	2 年
100 Ω Pt (385)	-200 至100 100 至800	0.07 °C 0.02 % + 0.05 °C	0.14 °C 0.04 % + 0.10 °C	1 mA	0.05 °C 0.0125 % + 0.04 °C	0.10 °C 0.025 % + 0.08 °C	0.1 mA 至 10 mA
200 Ω Pt (385)	-200 至100 100 至630	0.07 °C 0.02 % + 0.05 °C	0.14 °C 0.04 % + 0.10 °C	500 μA	0.06 °C 0.017 % + 0.05 °C	0.12 °C 0.034 % + 0.10 °C	0.1 mA 至 1 mA
500 Ω Pt (385)	-200 至100 100 至630	0.07 °C 0.02 % + 0.05 °C	0.14 °C 0.04 % + 0.10 °C	250 μA	0.06 °C 0.017% + 0.05 °C	0.12 °C 0.034 % + 0.10 °C	0.1 mA 至 1 mA
1000 Ω Pt (385)	-200 至100 100 至630	0.07 °C 0.02 % + 0.05 °C	0.14 °C 0.04% + 0.10 °C	150 μA	0.06 C 0.017 % + 0.05 °C	0.12 C 0.034 % + 0.10 °C	0.1 mA 至 1 mA
100 Ω Pt (3916)	-200 至100 100 至630	0.07 °C 0.02 % +0.05 °C	0.14 °C 0.04 % +0.10 °C	1 mA	0.05 °C 0.0125 % + 0.04 °C	0.10 °C 0.025 % + 0.08 °C	0.1 mA 至 10 mA
100 Ω Pt (3926)	-200 至100 100 至630	0.08 °C 0.02 % +0.06 °C	0.16 °C 0.04 % +0.12 °C	1 mA	0.05 °C 0.0125 % + 0.04 °C	0.10 °C 0.025 % + 0.08 °C	0.1 mA 至 10 mA
10 Ω Cu (427)	-100 至260	0.2 °C	0.4 °C	3 mA	0.2 °C	0.4 °C	0.1 mA 至 10 mA
120 Ω Ni (672)	-80 至260	0.1 °C	0.2 °C	1 mA	0.04 °C	0.08 °C	0.1 mA 至 10 mA

对于 2 线和 3 线 RTD 测量，将技术指标增加 0.4°C。
支持脉冲式变送器和 PLC，脉冲时间最短至 1 ms

温度，热电偶
类型	输出 °C	测量 °C		输出 °C
		1 年	2 年	1 年	2 年
E	-250 至 -200	1.3	2.0	0.6	0.9
	-200 至 -100	0.5	0.8	0.3	0.4
	-100 至 600	0.3	0.4	0.3	0.4
	600 至 1000	0.4	0.6	0.2	0.3
N	-200 至 -100	1.0	1.5	0.6	0.9
	-100 至 900	0.5	0.8	0.5	0.8
	900 至 1300	0.6	0.9	0.3	0.4
J	-210 至 -100	0.6	0.9	0.3	0.4
	-100 至 800	0.3	0.4	0.2	0.3
	800 至 1200	0.5	0.8	0.3	0.3
K	-200 至 -100	0.7	1.0	0.4	0.6
	-100 至 400	0.3	0.4	0.3	0.4
	400 至 1200	0.5	0.8	0.3	0.4
	1200 至 1372	0.7	1.0	0.3	0.4
T	-250 至 -200	1.7	2.5	0.9	1.4
	-200 至 0	0.6	0.9	0.4	0.6
	0 至 400	0.3	0.4	0.3	0.4
B	600 至 800	1.3	2.0	1.0	1.5
	800 至 1000	1.0	1.5	0.8	1.2
	1000 至 1820	0.9	1.3	0.8	1.2
R	-20 至 0	2.3	2.8	1.2	1.8
	0 至 100	1.5	2.2	1.1	1.7
	100 至 1767	1.0	1.5	0.9	1.4
S	-20 至 0	2.3	2.8	1.2	1.8
	0 至 200	1.5	2.1	1.1	1.7
	200 至 1400	0.9	1.4	0.9	1.4
	1400 至 1767	1.1	1.7	1.0	1.5
C	0 至 800	0.6	0.9	0.6	0.9
	800 至 1200	0.8	1.2	0.7	1.0
	1200 至 1800	1.1	1.6	0.9	1.4
	1800 至 2316	2.0	3.0	1.3	2.0
L	-200 至 -100	0.6	0.9	0.3	0.4
	-100 至 800	0.3	0.4	0.2	0.3
	800 至 900	0.5	0.8	0.2	0.3
U	-200 至 0	0.6	0.9	0.4	0.6
	0 至 600	0.3	0.4	0.3	0.4
BP	0 至 1000	1.0	1.5	0.4	0.6
	1000 至 2000	1.6	2.4	0.6	0.9
	2000 至 2500	2.0	3.0	0.8	1.2
XK	-200 至 300	0.2	0.3	0.2	0.5
	300 至 800	0.4	0.6	0.3	0.6

三、F753EL多功能过程校验仪有哪些配件

型号名称	描述
Fluke 753EL	记录过程校准仪包括:文档化全功能过程校准器/电流信号发生器: ◾ BC7240 电池充电器 ◾ BP7240 锂离子电池组 ◾ DPCTrack 2 ™ 软件 ◾ 说明书 ◾ 可溯源的 NIST 校准报告和数据 ◾ 三套 TP220 测试探头和三套“长齿鳄鱼夹 ◾ 两套 AC280 钩夹线钩 ◾ C799 现场软携包 ◾ USB 通信线缆
