Jenoptik科研型红外热成像仪HD1024

发布时间：2019-11-22 22:26
VarioCam®HD 1024输出详细的全辐射图像，高达2048×1536像素空间分辨率，由Jenotik的分辨率增强技术实现。并提供50 mk netd的热分辨率。操作在高达30赫兹的帧速率下，相机提供1024 x 768像素的
在线咨询

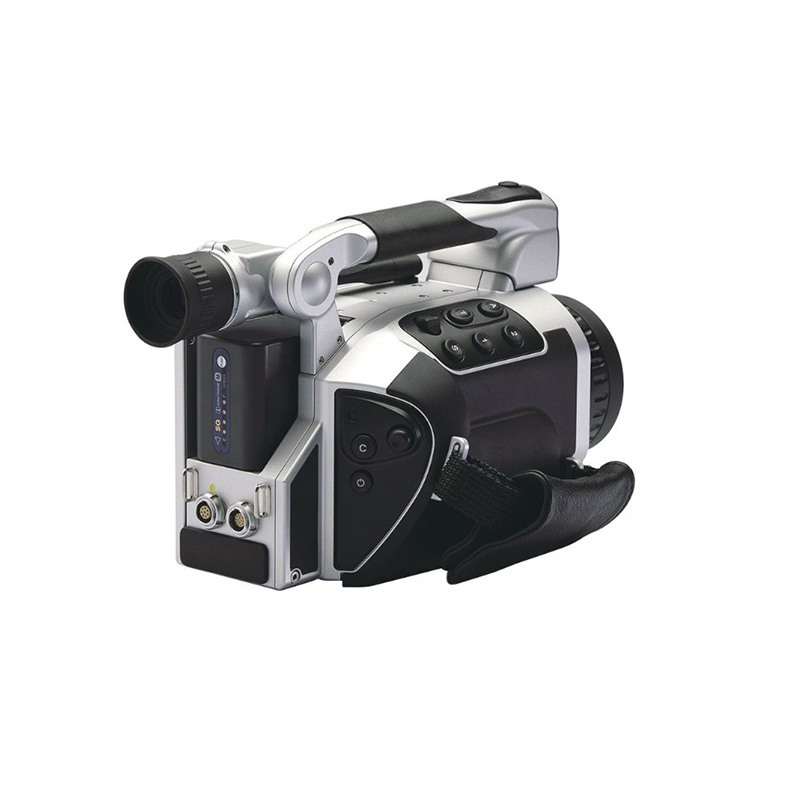

VarioCam®HD 1024 长波红外红外摄像机
高达2048×1536红外像素分辨率的精密热成像

德国制造的高清晰度红外线：你可以依靠热像仪的精度。
如果要求热成像是你的任务，VarioCam®高清非制冷热成像摄像机将成为你的可选解决方案。
VarioCam®HD 1024输出详细的全辐射图像，高达2048×1536像素空间分辨率，由Jenotik的分辨率增强技术实现。并提供50 mk netd的热分辨率。
操作在高达30赫兹的帧速率下，相机提供1024 x 768像素的实时图像分辨率-适用于记录辐射图像系列和视频。
VarioCam®HD是世界上一款热成像相机内置激光测距仪，提供上佳温度。
校正、自动对焦支持和精确的地理定位与内置GPS模块连接。

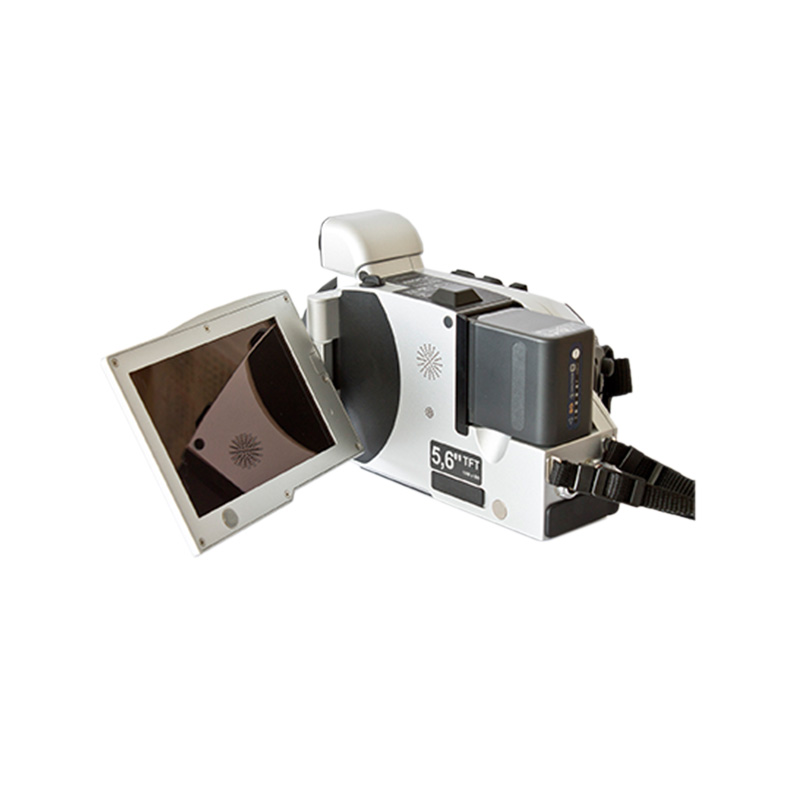

图像控制相机提供强大和超大1280×800像素5.6英寸TFT显示屏和可倾斜取景器。
通用的工业级标准接口选项，包括无线和GigE视觉，允许轻松的远程成像。
匹配各种热成像应用，高质量的红外光学器件可供选择-当然，也在德国制造，由Jenotik制造。

应用：
•工业和科学研究与开发
•预测性和预防性维护
•建筑检查

		VarioCAM® HD 1024 inspect				VarioCAM® HD 1024 research
探测器类型		非制冷微测辐射热计（焦平面阵列）
图像分辨率[像素]		1024 × 768		2048 × 1536 (RE mode)		1024 × 768
图像速率（@最大图像分辨率）		30HZ		30HZ		30HZ
子帧模式和帧速率（可选）		640 × 480 (60 fps) /384 × 288 (120 fps) /1024 × 96 (240 fps)
光谱范围		7.5 µm 到 14 µm
温度测量范围		-40°C到+1200°C I高温选项：最高2000°C
热分辨率		≤ 50 mK
测量精度		± 1.5 K or ± 1.5 %
动态范围		16位
激光测距仪		精度：±1.5 m m /范围：70 m/波长：635 nm（红色）/激光等级：2
对焦		激光测距仪支持自动对焦/被动自动对焦/电动手动对焦
显示器		超大5.6英寸彩色TFT显示屏\| 1280×800像素分辨率\|适合白天操作
取景器		可倾斜LCOS彩色取景器显示屏800 x600像素分辨率
地理定位		内置GPS，用于地理参考
数码摄像机		用于图像和视频录制的高达800万像素的CMOS彩色摄像机
音频		用于图像注释的集成麦克风和扬声器
图像/视频存储		SDHC存储卡
图像传输接口		GigE-VISION I DVI-D I C-视频I WLAN（可选）
摄像机控制接口		GigE Vision\| RS232\|触发器\| USB 2.0\|模拟输出\| WLAN i蓝牙（可选）
电源		外部：12 Vdc到24 Vdc i电池：标准锂离子摄像机电池
工作温度		-25 °C 到+55 °C (operational)
储存温度		-40 °C到+70 °C
湿度		相对湿度10%到95%，不凝结
冲击		工作时：25g，IEC 68-2-29
振动		操作：2g，IEC 68-2-6
防护等级		IP54
尺寸（带标准1.0/30 mm透镜）		210 mm × 125 mm × 155 mm [L × W × H]
重量（带标准1.0/30 mm透镜）		1.7 kg
测量功能（选择）		多个测量点和ROI I I热点\|冷点检测\|等温线\|剖面\|差异
自动功能（选择）		焦距I图像I级别I范围I nuc I镜头识别I图像优化I报警序列
校正功能		LDC™-基于激光测距仪的距离校正/发射率（手动或材料表）透射率/环境温度/湿度（可选）
1)可用于测量和可视化的总范围。使用四个离散敏感度等级。
可用透镜和转换器
IP54防卡口安装	类型		f/焦距		高频电压×高频电压		最小焦距
	超广角		1.0 / 7.5 mm		136° × 101°		200 mm
	广角		1.0 / 15 mm		68° × 51°		500 mm
	标准		1.0 / 30 mm		32° × 25°		750 mm
	远摄		1.0 / 60 mm		16° × 12°		2,000 mm
	超级远摄		1.0 / 120 mm		8.1° × 6.2°		6,000 mm
	M 0.2×标准镜头的特写镜头				IFOV: 81 µm		工作距离: 137 mm
	M 0.5×标准镜头的特写镜头				IFOV: 32 µm		工作距离: 47 mm
	M 0.5×标准镜头的特写镜头				IFOV: 35 µm		工作距离: 100 mm
